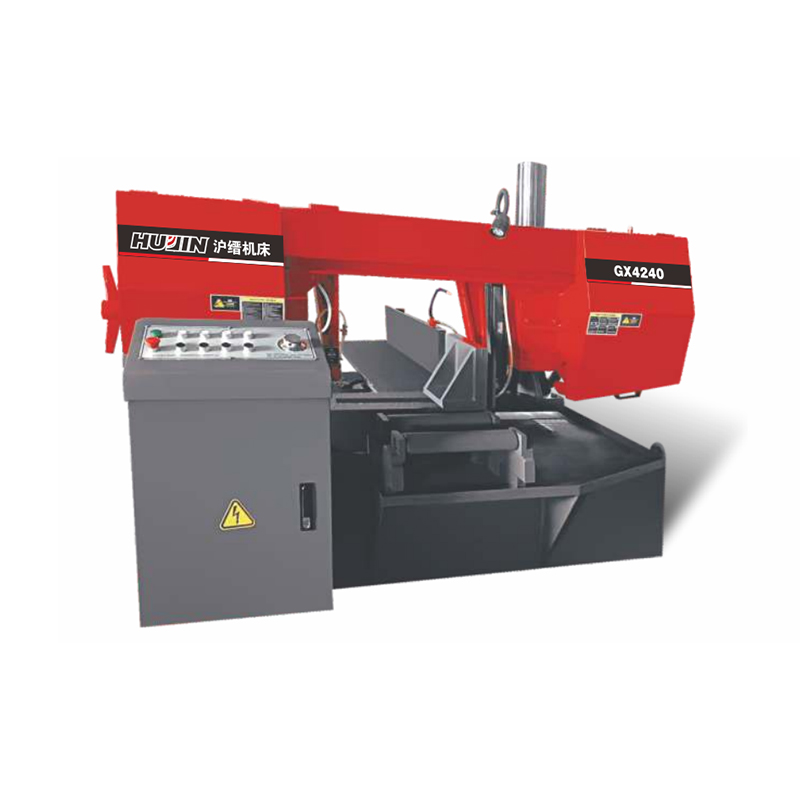

آلة النشر ذات الشريط الأفقي الدوارة الأوتوماتيكية: المنشار الذي يقطع الزوايا دون تحريك المادة

يوجد شعاع فولاذي طويل على ناقل التغذية. يتطلب القطع ميتريًا بزاوية 45 درجة في أحد الطرفين ومشطوفًا بزاوية 30 درجة في الطرف الآخر. في المنشار الثابت، يقوم المشغل بدفع الشعاع إلى موضعه مرتين، مع القياس والتثبيت في كل مرة. ان آلة النشر الأفقية الدوارة الأوتوماتيكية لا يتحرك المادة. يقوم بتدوير رأس المنشار. تتمركز مجموعة الأعمدة والشفرة ومحرك الأقراص على قاعدة دوارة بينما تظل المادة مثبتة في مكانها. يقوم CNC بوضع الزاوية، وتنزل الشفرة، ويكتمل القطع. بالنسبة لتصنيع الفولاذ الهيكلي، يقوم المنشار الدوار بتحويل قطع الزاوية من تحدي التخطيط والتعامل إلى عملية مبرمجة.

رأس المنشار الذي يدور بينما تبقى المادة في مكانها

تقع القاعدة الدوارة بين ناقلات التغذية والتغذية. يتم تركيب مجموعة رأس المنشار والأعمدة وأدلة الشفرات ومحرك القيادة على قرص دوار يدور تحت تحكم CNC. يقوم المحرك المؤازر بوضع الزاوية ضمن أجزاء من الدرجة. تقوم آلة النشر ذات الشريط الأفقي الدوارة الأوتوماتيكية بقطع المخففات والمشطوفات والزوايا المركبة دون أن يقوم المشغل بإعادة تثبيت المواد.

تستخدم الآلية الدوارة محملًا بقطر كبير مع بكرات محملة مسبقًا أو تروس حلقية أرضية دقيقة. يتم تثبيت رأس المنشار في موضعه قبل بدء القطع. آلة النشر الأفقية الدوارة الأوتوماتيكية مع آلية القفل الصلبة تحافظ على الزاوية المحددة من خلال قوة القطع الكاملة. ينتج عن انحراف الزاوية أثناء القطع ميتري غير مناسب.

يقوم نظام معالجة المواد بتغذية المخزون من خلال المنشار الموجود على بكرات تعمل بالطاقة. الملزمة تثبت المادة في مكانها. يدور رأس المنشار إلى الزاوية المبرمجة وينفذ القطع. يسقط القطع على ناقل التفريغ. ماكينة نشر شريطية أفقية دوارة أوتوماتيكية مع معالجة متكاملة للمواد تقطع الزوايا على المخزون الطويل بدون رافعة أو فريق من المشغلين.

تحكم CNC في كل زاوية وكل قطع

يقوم المشغل ببرمجة قائمة القطع: طول القطعة، والكمية، والزاوية لكل طرف. يقوم CNC بوضع الرأس الدوار للزاوية الأولى، ويغذي المادة بالطول المبرمج والمشابك والقطع. ثم يدور إلى الزاوية الثانية إذا لزم الأمر، ويغذي القطعة التالية، ويكرر. تقوم آلة النشر الأفقية الدوارة الأوتوماتيكية بمعالجة مجموعة كاملة من القطع ذات الزوايا المختلطة من برنامج واحد تم تنزيله.

يقوم CNC بتخزين مكتبات الوظائف. يقوم ورشة تصنيع بقطع نفس أعضاء الجمالون كل شهر باستدعاء البرنامج وتنفيذ المهمة دون إعادة البرمجة. آلة النشر الأفقية الدوارة الأوتوماتيكية ذات القدرة على الاتصال بالشبكة تتلقى قوائم القطع مباشرة من برنامج التفاصيل في المكتب الهندسي.

يتم التحقق من دقة الزاوية بواسطة CNC من خلال ردود الفعل من جهاز التشفير الدوار. إذا انحرف موضع رأس المنشار عن الزاوية المبرمجة، يصدر جهاز التحكم إنذارًا ويوقف الدورة. تنتج آلة النشر ذات الشريط الأفقي الدوارة الأوتوماتيكية مع التحكم في زاوية الحلقة المغلقة أدوات تخفيف تتناسب مع رقصة اللحام دون طحن.

توجيه الشفرة من خلال الزاوية

تمر الشفرة عبر أدلة كربيد تدور مع رأس المنشار. نظرًا لأن الأدلة تحافظ على موضعها بالنسبة للشفرة بغض النظر عن زاوية القطع، فإن دعم الشفرة يكون ثابتًا عند 90 درجة، أو 45 درجة، أو أي زاوية بينهما. تعمل آلة النشر الأفقية الدوارة الأوتوماتيكية المزودة بأدلة مثبتة على المجموعة الدوارة على إبقاء الشفرة متعامدة مع المادة من خلال كل قطع ميتري.

تم دمج نظام شد الشفرة في الرأس الدوار. يتم ضبط الشد الهيدروليكي أو الميكانيكي تلقائيًا مع ارتفاع درجة حرارة الشفرة وتمددها أثناء عملية الإنتاج. تعمل آلة النشر ذات الشريط الأفقي الدوارة الأوتوماتيكية مع التحكم المستمر في التوتر على إطالة عمر الشفرة والحفاظ على تربيع القطع.

تتبع إزالة الرقاقة مسار الشفرة. تدور الفرشاة الكهربائية أو نظام تدفق سائل التبريد مع الرأس بحيث يتم تنظيف الرقائق بشكل فعال في أي زاوية قطع. تعمل ماكينة النشر ذات الشريط الأفقي الدوارة الأوتوماتيكية المزودة بإدارة متكاملة للرقائق على منع الرقائق من التعبئة في أسنان الشفرة أثناء القطع بزاوية.

إليك ما يحتاجه المنشار الدوار للإنتاج:

• قاعدة دوارة مع محمل دقيق وقفل زاوية صلب
• التحكم باستخدام الحاسب الآلي مع تخزين المهام وردود الفعل ذات زاوية الحلقة المغلقة
• نظام مناولة المواد مزود بناقلات تغذية وإخراج تعمل بالطاقة
• أدلة الشفرة ونظام التوتر مدمجان في الرأس الدوار
• إزالة الرقائق التي تعمل في جميع زوايا القطع

الجمالونات والأعمدة ومكبات الأنابيب

يقوم مصنعو الفولاذ الإنشائي بقطع العوارض والأعمدة باستخدام أدوات تخفيف للتوصيلات اللحظية والتدعيم. تقوم آلة النشر الأفقية الدوارة الأوتوماتيكية بقطع طرفي الحزمة إلى الزوايا المحددة دون أن يقوم المشغل بمعالجة الحزمة بين القطع.

يستخدم تصنيع الأنابيب والأنابيب لأنابيب العمليات والدرابزين المنشار الدوار للحواف والمخففات الدقيقة. يقطع المنشار الزاوية ويقوم CNC بتغذية القطعة التالية. تعمل آلة النشر ذات الشريط الأفقي الدوارة الأوتوماتيكية التي تعالج مجموعة من بكرات الأنابيب على إنتاج القطع النهائية بشكل أسرع من المنشار الثابت مع ضبط الزاوية يدويًا.

يتطلب تصنيع أبراج الرياح والمعدات الثقيلة قطعًا بزاوية على لوحة وقضيب كبير الحجم. آلة النشر الأفقية الدوارة الأوتوماتيكية ذات القدرة على الدوران تحت رؤوس المنشار الثقيلة تتعامل مع قطع العمل الكبيرة هذه مع الحفاظ على دقة الزاوية.

ما الذي ينجرف عندما ترتدي القاعدة الدوارة؟

يقوم المحمل الدوار بتطوير اللعب ويتحرك رأس المنشار أثناء القطع. إن المحمل المحمل بشكل صحيح بقفل صلب يمنع الحركة. يفقد جهاز تشفير الزاوية المعايرة وتنحرف زوايا القطع عن البرنامج. آلة نشر شريطية أفقية دوارة أوتوماتيكية مع إجراءات معايرة منتظمة وجهاز تشفير قوي تحافظ على دقة الزاوية على مدار سنوات الإنتاج.

تنزلق بكرات تغذية المواد ويختلف طول القطعة. تحافظ التغذية التي يتم التحكم فيها باستخدام الحاسب الآلي باستخدام عجلة قياس أو ردود فعل التشفير على أطوال القطع الثابتة. آلة النشر الأفقية الدوارة الأوتوماتيكية مع تحديد موضع المواد بدقة تقطع كل قطعة بنفس الطول.

إن آلة النشر الأفقية الدوارة الأوتوماتيكية هي الحل لمشكلة نقل الفولاذ الثقيل. رأس المنشار يدور. تبقى المادة في مكانها. اختر شركة مصنعة تقوم ببناء القاعدة الدوارة الصلبة، وتتحكم في الزاوية باستخدام CNC، وتوجه الشفرة عبر كل أداة ميترية. سوف يتناسب الفولاذ مع رقصة اللحام بدون مطحنة. هذا هو الغرض من المنشار الدوار.
