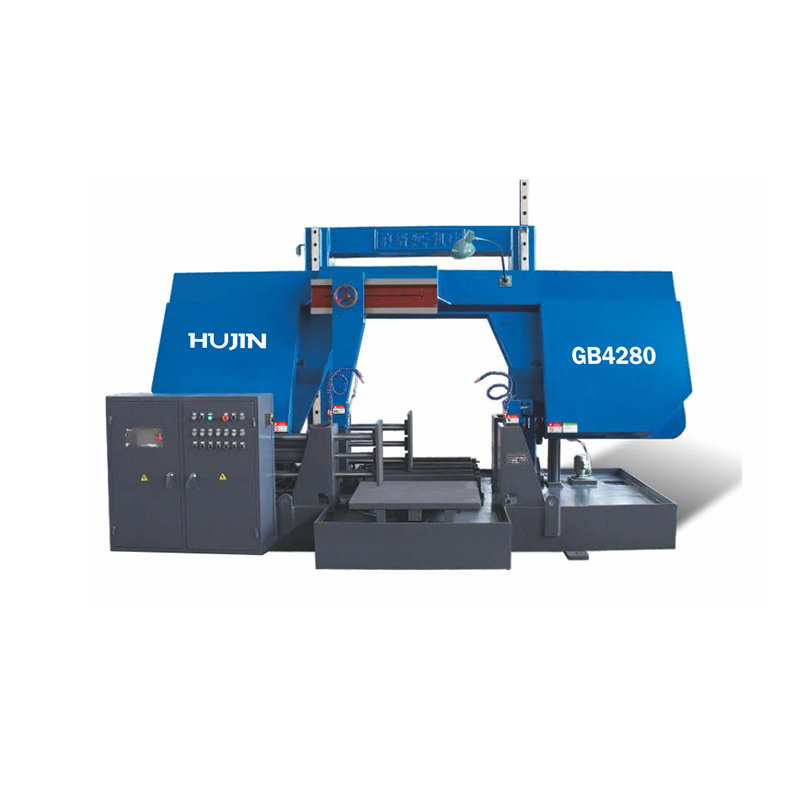

آلة النشر ذات الشريط المعدني الأفقي باستخدام الحاسب الآلي: الشفرة القابلة للبرمجة التي تقطع الفولاذ إلى الطول

يدخل قضيب فولاذي إلى المتجر. قبل أن يصبح عمودًا أو قوسًا أو لحامًا، يجب قطعه. لا يتم قياسها بشريط ويتم تمييزها بالطباشير. قطع إلى رقم على الشاشة. أ آلة النشر ذات الشريط المعدني الأفقي باستخدام الحاسب الآلي يسحب الشريط للأمام، ويثبته، وينزل الشفرة لأسفل. ويتكرر حتى يتم الأمر. يقوم المشغل بتحميل المواد ويبتعد. بالنسبة لمراكز الخدمة ومحلات الحدادة والمصنعين، فإن هذا المنشار هو حارس البوابة. كل شيء في اتجاه مجرى النهر ينتظر القطع.

حلقة الشفرة والقطع

الشفرة عبارة عن حلقة فولاذية مستمرة تعمل على عجلة القيادة ووحدة التباطؤ. تتغير درجة الأسنان مع المادة. الألومنيوم يعمل بسرعة وخشنة. الفولاذ يعمل ببطء وغرامة. يضبط CNC السرعة والتغذية من البرنامج.

توجد أدلة الكربيد والبكرات الاحتياطية على جانبي الشفرة، ويتم وضعها بالقرب من المادة كما تسمح الملزمة. آلة النشر ذات الشريط المعدني الأفقي CNC المزودة بأدلة مضبوطة بشكل صحيح تقطع المربع عبر عمق الشريط بالكامل. التوتر الهيدروليكي يحمل الشفرة عند القوة المحددة. عندما تسخن الشفرة وتمتد، يتم ضبط الموتر. كان النصل الذي يتجول فضفاضًا.

يقوم سائل التبريد بغمر منطقة القطع من خلال الفوهات الموجهة نحو مدخل الشفرة. تغسل الرقائق من الأسنان. تعمل آلة النشر ذات الشريط المعدني الأفقي CNC مع توصيل سائل التبريد على منع ارتفاع درجة الحرارة وتصلب العمل السطحي.

CNC الذي يدير المهمة

يقوم عنصر التحكم بتخزين معلمات المهمة: طول القطعة، الكمية، سرعة الشفرة، معدل التغذية. يقوم المشغل باستدعاء البرنامج. تعمل التغذية المؤازرة على تقدم الشريط. المشابك الملزمة. ينزل النصل. القطع يسقط بعيدا. تتكرر الدورة حتى اكتمال الطلب.

يقوم CNC بمراقبة تحميل الشفرة من خلال تيار المحرك. تؤدي النقطة الصعبة في الفولاذ إلى تقليل التغذية تلقائيًا. الشفرة لا توقف أو تجرد الأسنان. تعمل آلة النشر ذات الشريط المعدني الأفقي CNC ذات التغذية التكيفية دون مراقبة من خلال دفعات المواد المختلطة.

إليك ما يحتاجه المنشار للحفاظ على الطول والتربيع:

• CNC مع ذاكرة مهمة وتغذية تكيفية تتراجع تحت الحمل
• تغذية المواد المؤازرة مع ردود فعل عجلة القياس
• رؤوس متعددة تثبت جانبي القطع
• أدلة كربيد قريبة من المواد، وشد الشفرة الهيدروليكية
• يصل سائل التبريد إلى نقطة دخول الشفرة

شريط المخزون، والقضبان، وقطع الحزمة

تقوم مراكز خدمة الصلب بتقسيم القضبان ذات الطول المطحن إلى طلبات العملاء. يقوم CNC بتخزين القائمة المقطوعة وتتبع البقايا لتقليل نهاية كعب الروتين. محلات صياغة قطع القضبان للصحافة. التحكم الدقيق في الطول يحافظ على وزن البليت في التسامح. تقوم محلات التصنيع بقطع العوارض والقنوات والأنابيب. حزمة الملزمات المشبك قضبان متعددة. دورة واحدة تقطع كومة.

لماذا منحنيات القطع

كانت موجهات الشفرة بعيدة جدًا عن المادة، مما سمح للشفرة بالالتواء تحت ضغط التغذية. مجموعة الأدلة قريبة تمنع هذا. انخفض التوتر لأنه لم يتم تعديل أحد لتمديد الشفرة. التحكم التلقائي في التوتر يحافظ على الإعداد. كان معدل التغذية عدوانيًا جدًا. تعمل التغذية التكيفية على إبطاء عملية القطع قبل أن تنحرف الشفرة. رقائق معبأة في الأسنان لأن تدفق سائل التبريد كان ضعيفاً. الولادة الصحيحة تحافظ على نظافة الأسنان.

إن آلة النشر ذات الشريط المعدني الأفقي CNC هي أول لمسات فولاذية للآلة. يبدأ هنا كل جزء تحول، أو مكون مطحون، أو تجميع ملحوم. اختر شركة مصنعة تبرمج الطول بدقة، وتوجه الشفرة بشكل مباشر، وتتحكم في تغذية المادة. سيتم قياس الأجزاء بشكل صحيح. هذه هي النقطة.
