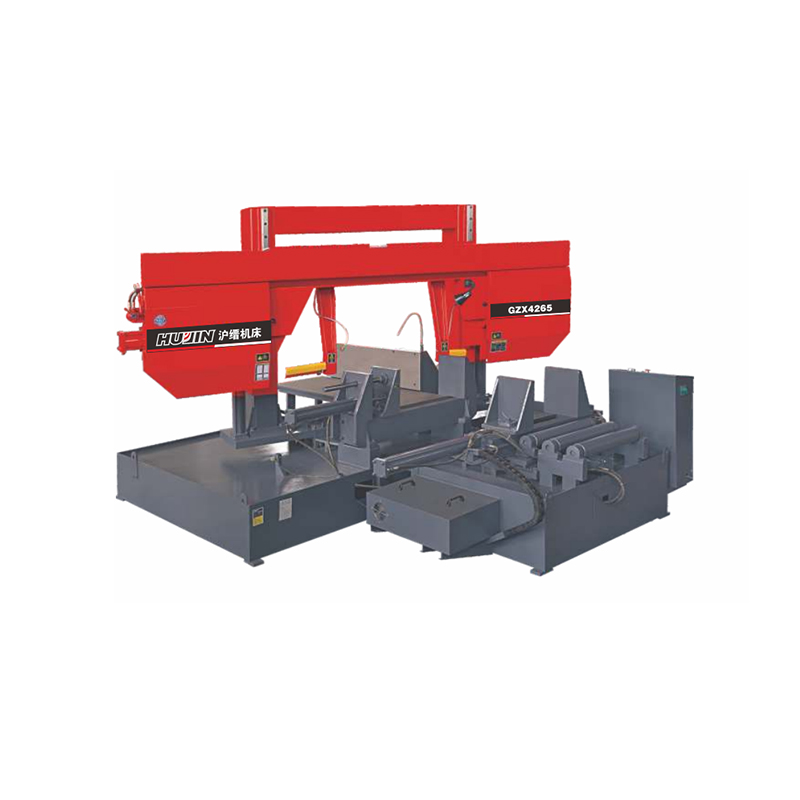

آلة النشر ذات الشريط الأفقي ذات العمود المزدوج باستخدام الحاسب الآلي: المنشار القابل للبرمجة الذي يقطع الفولاذ مثل الزبدة

تصل كتلة فولاذية ضخمة إلى أسطوانة التغذية. يقوم المشغل باستدعاء أحد البرامج. ينزل عمودا المنشار المزدوجان، ليوجها شعاعًا صلبًا يحمل شفرة المنشار الحزامي المشدودة. تقوم الشفرة بقضم الفولاذ، مما يؤدي إلى قطع شريحة بالسمك المحدد بواسطة البرنامج. عند اكتمال القطع، تتراجع الشفرة، وتتقدم المادة، ويبدأ القطع التالي دون أن يلمس العامل أي شيء. أ آلة النشر الأفقية ذات العمود المزدوج باستخدام الحاسب الآلي تحويل ساعات القطع إلى دقائق قطع لمراكز خدمة الصلب، والمطروقات، ومحلات التصنيع الثقيلة. يحافظ تصميم العمود المزدوج على استقامة الشفرة من خلال القطع التي قد تؤدي إلى انحراف المنشار ذي العمود الواحد.

عمودان أفضل من عمود واحد

تحمل المناشير ذات العمود الواحد دليل الشفرة على جانب واحد. تحت ضغط التغذية الثقيل، ينثني ذراع التوجيه. يتجول النصل. منحنيات القطع. يقوم المنشار ذو العمود المزدوج بتثبيت أدلة الشفرة بين عمودين صلبين. قوة القطع متناظرة. تظل الشفرة متعامدة مع المادة خلال عمق القطع الكامل.

الأعمدة مصنوعة من الحديد الزهر الثقيل أو الفولاذ الملحوم، ويتم تخفيف الضغط بعد التصنيع. تستخدم آلة النشر ذات الشريط الأفقي ذات العمود المزدوج CNC أعمدة صندوقية المقطع مقاومة للانحناء والالتواء. يتحرك رأس المنشار لأعلى ولأسفل على قضبان التوجيه الخطية المثبتة بمسامير على وجوه العمود. تعمل براغي الكرة الأرضية الدقيقة على كلا الجانبين على رفع الرأس وخفضه في مزامنة رائعة.

يتيح الهيكل الصلب للمنشار تشغيل سرعات شفرة أعلى ومعدلات تغذية أثقل من الماكينة ذات العمود الواحد. إن آلة النشر ذات الشريط الأفقي ذات العمود المزدوج CNC التي تقطع قطعة من الفولاذ بسمك متر واحد تحافظ على مربع القطع في حدود أعشار المليمتر عبر الوجه الكامل.

CNC الذي يتذكر كل وظيفة

يقوم المشغل ببرمجة طول القطع وعدد القطع وسرعة الشفرة. يتحكم CNC في الباقي. فهو يضع المادة، ويثبت الملزمة، ويبدأ تشغيل الشفرة، ويتحكم في التغذية السفلية، ويتراجع عند اكتمال القطع. تقوم آلة النشر ذات الشريط الأفقي ذات العمود المزدوج CNC بتخزين مئات برامج العمل. يختار المشغل المهمة ويقوم المنشار بتنفيذها.

يقوم CNC بمراقبة حمل الشفرة وضبط معدل التغذية في الوقت الفعلي. يتطلب قطع جزء صلب قوة أكبر من قطع تجويف. يستشعر عنصر التحكم التغيير ويقوم بضبطه بحيث لا يتم تحميل الشفرة بشكل زائد أو توقفها. تعمل آلة النشر ذات الشريط الأفقي CNC ذات العمود المزدوج مع التحكم في التغذية التكيفية على إطالة عمر الشفرة وتسريع عملية القطع.

تعمل المناشير المتعددة على تثبيت المادة على جانبي القطع. يقوم CNC بوضع الملزمات تلقائيًا بناءً على عرض المادة في البرنامج. إن آلة النشر ذات الشريط الأفقي CNC ذات العمود المزدوج مع المناشير الهيدروليكية كاملة الشوط تحافظ على صلابة المواد بحيث لا يمكنها التحرك أو الاهتزاز أثناء القطع.

توجيه الشفرة، والتوتر، وإزالة الرقاقة

تعمل الشفرة على زوج من العجلات ذات القطر الكبير. يحافظ الموتر الهيدروليكي أو الميكانيكي على شد الشفرة بدقة. القليل من التوتر والشفرة تتجول. أكثر من اللازم والشفرة تتعب وتستقر. تحافظ آلة النشر ذات الشريط الأفقي CNC ذات العمود المزدوج مع التحكم التلقائي في التوتر على التوتر المحدد طوال فترة خدمة الشفرة.

تدعم أدلة الشفرات المصنوعة من الكربيد المزودة بأسطوانات احتياطية الشفرة على كلا الجانبين، بالقرب من المادة بقدر ما تسمح به أوضاع الملزمة. تتحكم الموجهات في تحريف الشفرة وتحافظ على حافة القطع متعامدة مع المادة. تتيح آلة النشر ذات الشريط الأفقي ذات العمود المزدوج CNC المزودة بأدلة قابلة للتعديل للمشغل وضعها حسب عرض المادة المحدد.

تعمل فرشاة الرقائق التي تعمل بالطاقة أو نظام تنظيف الرقائق الذي يتم تغذيته بالمبرد على إزالة الخراطة من المريء. تعمل الرقائق المعبأة في أسنان الشفرة على رفع درجة حرارة القطع وتقصير عمر الشفرة. تعمل ماكينة النشر ذات الشريط الأفقي CNC ذات العمود المزدوج مع إزالة الرقائق الفعالة بشكل أكثر برودة وتقطع بشكل أسرع.

إليك ما يحتاجه منشار CNC مزدوج الإنتاج:

• أعمدة صلبة مزدوجة مع تغذية لولبية كروية متزامنة
• التحكم باستخدام الحاسب الآلي مع تخزين البرنامج ومعدل التغذية التكيفي
• تحديد موضع الملزمة تلقائيًا والتثبيت الهيدروليكي كامل الشوط
• التحكم في شد الشفرة وموجهات الكربيد بالقرب من منطقة القطع
• نظام إزالة الرقائق للحفاظ على أسنان الشفرة نظيفة

قطع القضبان والحزم والأقسام الهيكلية

تقوم مراكز خدمة الصلب بقطع القضبان والقضبان حسب طول طلبات العملاء. تقوم آلة النشر ذات الشريط الأفقي CNC ذات العمود المزدوج بمعالجة دفعات مختلطة. يقوم المشغل بتحميل برنامج ويقوم المنشار بتقطيع الكميات المطلوبة دون قياس يدوي أو وضع علامات.

تقوم محلات الحدادة بقطع الرخويات من قضبان الفولاذ ذات القطر الكبير للتزوير اللاحق. يجب أن يقطع المنشار مربعًا ويحافظ على تسامح الطول حتى تتلقى المسكة أوزانًا ثابتة من القضبان. توفر آلة النشر ذات الشريط الأفقي CNC ذات العمود المزدوج مع تحديد موضع المواد بدقة الدقة التي تتطلبها عملية الحدادة.

تقوم محلات التصنيع الإنشائي بقطع العوارض والقنوات وحزم الأنابيب. يتعامل المنشار ذو العمود المزدوج مع المواد المجمعة لأن توجيه الشفرة الصلبة يقاوم قوى القطع المتقطعة. تقوم آلة النشر ذات الشريط الأفقي CNC ذات العمود المزدوج بقطع حزمة من الحزم I بإكمال الحزمة في جزء صغير من الوقت الذي يتطلبه المنشار ذو العمود الواحد.

ما الذي يوقف منشار الإنتاج

تتجول الشفرة وتنحني القطع بسبب عدم ضبط أدلة الشفرة لعرض المادة. آلة النشر ذات العمود الأفقي CNC المزودة بأدلة مضبوطة بشكل صحيح تقطع بشكل مستقيم. تتآكل مسامير الكرة ذات التغذية السفلية بشكل غير متساو ويميل رأس المنشار. آلة ذات محركات متزامنة وصيانة دورية تحافظ على المحاذاة. تتجمع الرقائق في المريء النصل ويسخن النصل بشكل زائد. نظام إزالة الرقائق المصمم بشكل صحيح يمنع ذلك.

إن آلة النشر ذات الشريط الأفقي ذات العمود المزدوج CNC هي حارس بوابة ورشة التصنيع. يمر عبره كل قطعة معدنية، وكل قضيب، وكل قسم هيكلي قبل أن يصل إلى المخرطة، أو المطحنة، أو حجرة اللحام. اختر شركة مصنعة تقوم ببناء الأعمدة بشكل صلب، وبرمجة CNC للإنتاج، وتوجيه الشفرة للقطع المربع. سيتم تشغيل المنشار بعد التحول دون الانجراف خارج المربع. هذا هو الغرض من الأعمدة المزدوجة.
