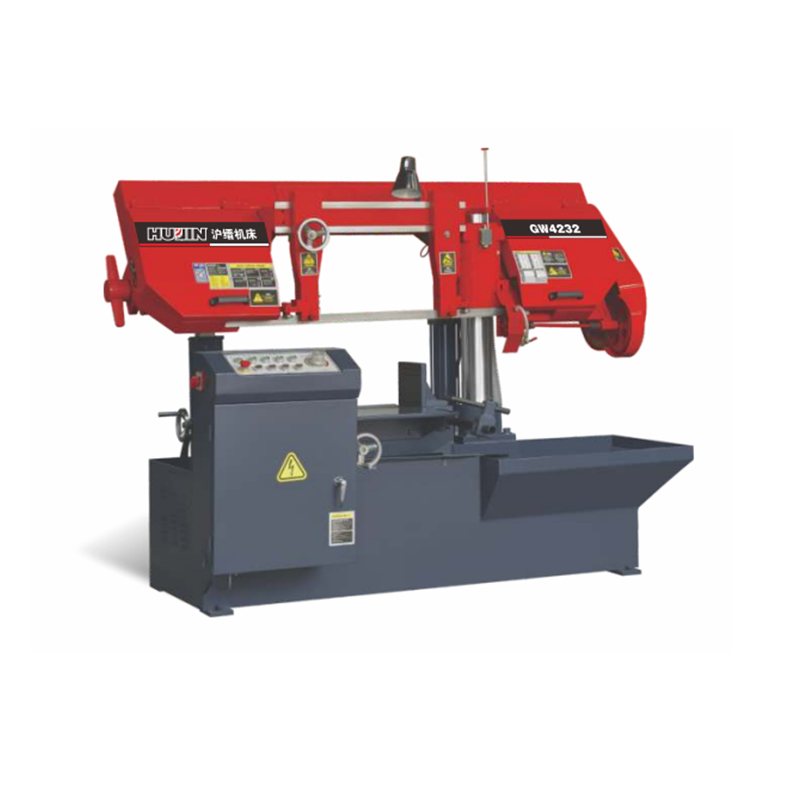

آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي: المنشار الذي يستخدم المكونات الهيدروليكية للإمساك والتغذية والقطع

المنشار الشريطي الأفقي يقطع المعدن. تستخدم النسخة الهيدروليكية ضغط السائل للملزمة، والتغذية، وأحيانًا شد الشفرة. تعمل المكونات الهيدروليكية على تثبيت المادة بشكل أكثر إحكامًا، وتغذي الشفرة بشكل أكثر اتساقًا، وتعيد رأس المنشار بشكل أسرع من الإصدارات اليدوية. أ آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي تم تصميمه للمحلات التي تقطع المعادن طوال اليوم. مورد الصلب، ورشة التصنيع، الحداد. يقوم النظام الهيدروليكي بتحويل المنشار الشريطي من أداة يدوية إلى آلة إنتاج.

الملزمة الهيدروليكية التي تحمل

يجب أن تبقى المادة في مكانها. تعتمد الملزمة اليدوية على مدى صعوبة قيام المشغل بإدارة المقبض. تطبق الملزمة الهيدروليكية نفس ضغط التثبيت في كل مرة، ويتم التحكم فيها بواسطة الصمام. تعمل آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي مع الملزمة الهيدروليكية على تثبيت الشريط بإحكام دون إجهاد المشغل.

الضغط الهيدروليكي قابل للتعديل. يحتاج الأنبوب ذو الجدار الرقيق إلى تثبيت أقل من الشريط الصلب. الكثير من الضغط يسحق. زلات قليلة جدا. آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي مع الملزمة الهيدروليكية القابلة للتعديل تطابق قوة التثبيت مع المادة.

تفتح الملزمة وتغلق عند الضغط على الدواسة أو الرافعة. يقوم المشغل بوضع المادة، ويضرب الدواسة، ويتم تثبيت الملزمة. تعمل آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي مع الملزمة سريعة المفعول على تسريع عملية التحميل.

التغذية الهيدروليكية ورأس المنشار

ينزل رأس المنشار على الأسطوانة الهيدروليكية. يتم ضبط معدل التغذية باستخدام صمام التحكم في التدفق. تطبق التغذية الهيدروليكية ضغطًا ثابتًا خلال القطع، بغض النظر عن مقاومة المادة. ماكينة نشر شريطية معدنية هيدروليكية أفقية مزودة بتغذية هيدروليكية تقطع بمعدل ثابت من الدخول إلى الخروج.

يرتفع الرأس على الاسطوانة الهيدروليكية بعد القطع. العودة سريعة ومسيطر عليها. إن آلة النشر الشريطية المعدنية الهيدروليكية الأفقية ذات الرأس الهيدروليكي المرتد جاهزة للقطعة التالية بسرعة.

ضغط التغذية قابل للتعديل. الصلب يحتاج إلى المزيد. الألومنيوم يحتاج إلى أقل. ماكينة نشر شريطية معدنية هيدروليكية أفقية مع ضغط تغذية قابل للتعديل تطابق القطع مع المادة.

النصل والقطع

تعمل الشفرة على العجلتين، ويتم توجيهها بالقرب من المادة. سرعة الشفرة قابلة للتعديل. تعمل آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي ذات سرعة الشفرة المتغيرة على التعامل مع الفولاذ والفولاذ المقاوم للصدأ والألومنيوم.

يقوم نظام التبريد بمسح القطع. يحافظ المبرد على برودة الشفرة ويزيل الرقائق. تعمل آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي مع توصيل سائل التبريد المناسب على إطالة عمر الشفرة.

توتر الشفرة ميكانيكي أو هيدروليكي. يحافظ الموتر الهيدروليكي على ثبات التوتر أثناء تسخين الشفرة وتمددها. آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي مع شد الشفرة الهيدروليكية تحافظ على الشفرة صحيحة خلال القطع الطويل.

إليك ما تحتاج آلة النشر الشريطية المعدنية الهيدروليكية الأفقية إلى تقديمه:

• ملزمة هيدروليكية مع لقط قابل للتعديل
• تغذية هيدروليكية مع نزول متحكم فيه
• عمل ملزمة سريعة للتحميل السريع
• سرعة شفرة متغيرة
• نظام التبريد للشفرة
• عودة سريعة للرأس الهيدروليكي

مورد الصلب وForge

يقوم مورد الفولاذ بتقطيع القضبان الكاملة إلى أطوال العميل. الملزمة الهيدروليكية تحمل الحزمة. يتم قطع التغذية الهيدروليكية. تقوم آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي الموجودة في ساحة الفولاذ بمعالجة الحجم.

يقوم متجر الحدادة بقطع قطع العمل للتزوير. التغذية الهيدروليكية تحافظ على مربع القطع. الملزمة الهيدروليكية تمنع الشريط من الحركة. تنتج آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي في المسبك وزنًا ثابتًا للقضيب.

يقوم متجر التصنيع بقطع المقاطع الهيكلية والقضيب الصلب. تعمل أدوات التحكم الهيدروليكية على جعل التغيير سريعًا. تقوم آلة النشر الشريطية المعدنية الهيدروليكية الأفقية الموجودة في ورشة التصنيع بالتبديل بين الوظائف.

التسرب الهيدروليكي

تتسرب الأسطوانة الهيدروليكية بسبب تآكل الأختام. تصبح التغذية غير منتظمة. يتم الحفاظ على النظام الهيدروليكي الذي تم صيانته بشكل صحيح. ينخفض ​​ضغط الملزمة بسبب عدم ضبط المضخة. الإعداد المناسب يحمل المادة. يرتفع الرأس ببطء لأن تدفق العودة كان مقيدًا. تعمل الدائرة الهيدروليكية ذات الحجم المناسب على إرجاع الرأس بسرعة.

آلة النشر ذات الشريط المعدني الهيدروليكي الأفقي هي منشار الإنتاج. تقوم المكونات الهيدروليكية بإمساك المادة وتغذية الشفرة وإعادة الرأس. اختر آلة ذات أدوات تحكم هيدروليكية قابلة للتعديل، وسرعة الشفرة المناسبة، والإطار الصلب. سيتم قطع المعدن بشكل مربع وسيستمر المنشار في العمل. هذه هي النقطة. هذا هو الغرض من المنشار الشريطي الهيدروليكي.
